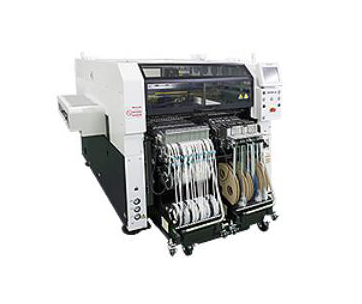

松下NPM WX,WXS貼片機特點 1、自主功能實現穩定運轉 - 自主型生產線控制 2、省人化?運轉率提升 - 集中控制 3、抑制人工作業的參差不齊 - 導航、自動化小產品
135-1032-6713 立即咨詢松下NPM WX,WXS貼片機
NPM-WX,WXS參數
| 設備名稱型號 | NPM-WX | NPM-WXS | |
|
|
|
|
|
| 基板尺寸（mm） | 單軌 | 整體實裝：L 50 × W 50 ～ L 750 × W 610 | |
| 2個位置實裝：L 50 × W 50 ～ L 350 × W 610 | |||
| 雙軌 | 雙軌傳送（整體）：L 50 × W 50 ～ L 750 × W 300 | ||
| 雙軌傳送（2個位置）： L 50 × W 50 ～ L 350 × W 300 | |||
| 單軌傳送（整體）：L 50 × W 50 ～ L 750 × W 590 | |||
| 單軌傳送（2個位置）： L 50 × W 50 ～ L 350 × W 590 | |||
| 電源 | 三相 AC 200, 220, 380, 400, 420, 480 V 3.0 kVA | 三相 AC 200, 220, 380, 400, 420, 480 V 2.1 kVA | |
| 空壓源 *1 | Min. 0.5 MPa、200 L /min（A.N.R.） | ||
| 設備尺寸（mm） | W 1 410 *2 × D 2 570 *3 × H 1 444 *4 | ||
| 重量 | 2 740 kg（只限主體:因選購件的構成而異。） | 2 660 kg（只限主體:因選購件的構成而異。） | |
| 貼裝頭 | 前后2貼裝頭 | 1貼裝頭（后側照相機是選購件） | |
| 元件供給 | 編帶 | 編帶寬：4 ～56 / 72 / 88 / 104 mm | |
| 前后17站交換臺車規格:Max. 136品種（4, 8 mm 編帶） | |||
| 桿狀 | 前后17站交換臺車規格：Max. 32品種（單式桿狀供料器） | 前后17站交換臺車規格：Max. 16品種 *5（單式桿狀供料器） | |
| 托盤 | 單側托盤規格：Max. 24品種，前后托盤規格：Max. 48品種 | ||
| 貼裝頭 | 輕量16吸嘴貼裝頭 V2 | 輕量8吸嘴貼裝頭 | 4吸嘴貼裝頭 | 3吸嘴貼裝頭 V2 |
| （每貼裝頭） | （每貼裝頭） | （每貼裝頭） | （每貼裝頭） | |
| 最快速度 | 43 000 cph | 23 000 cph | 8 400 cph | 9 400 cph |
| （0.084 s/ 芯片） | （0.155 s/ 芯片） | （0.429 s/ 芯片） | （0.383 s/ 芯片） | |
|
|
|
7 800 cph | 7 300 cph | |
|
|
|
（0.462 s/ QFP 供料器） | （0.493 s/ QFP 供料器） | |
|
|
|
7 100 cph | 6 350 cph | |
|
|
|
（0.507 s/ QFP 托盤） *8 | （0.567 s/ QFP 托盤） *9 | |
| 貼裝精度（Cpk≧1） | ± 25 μm/芯片 | ± 25 μm/芯片 | ± 20 μm/ QFP | ± 20 μm/ QFP |
| ± 40 μm/QFP □12 mm 以下 | ||||
| ± 25 μm/QFP □12 mm ? □32 mm | ||||
| 元件尺寸（mm） | 0201 芯片 *6*7 / 03015 芯片 *6 | 0402 芯片 *6 ～ L 45 × W 45 × T 12 or L 100 × W 40 × T 12 | 0603 芯片 ～ L 120 × W 90 × T 40 or L 150 × W 25 × T 40 | 0603 芯片 ～ L 120 × W 90 × T 40 or L 150 × W 25 × T 40 |
| 0402 芯片 *6 ～ L 6 × W 6 × T 3 |
1、自主功能實現穩定運轉 - 自主型生產線控制
2、省人化?運轉率提升 - 集中控制
3、抑制人工作業的參差不齊 - 導航、自動化小產品
